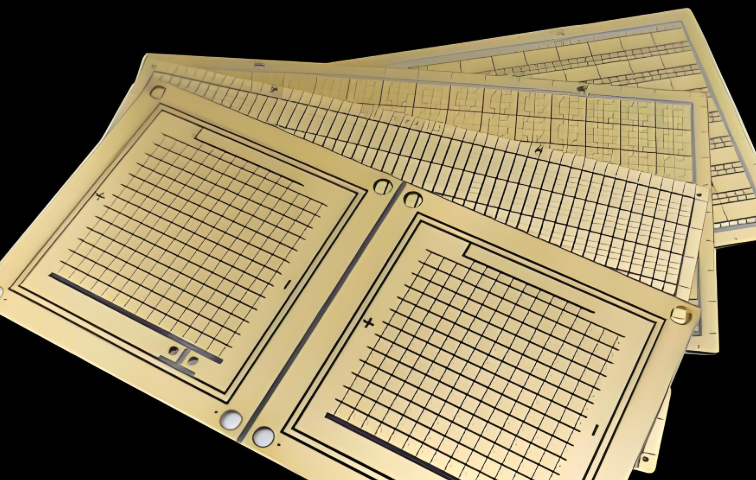

陶瓷基板是以陶瓷材料为基础的电子基板，氧化铝最常见的陶瓷基板材料，具有良好的导热性和电绝缘性，成本相对较低，氮化铝具有更高的导热性，适用于高功率密度应用，如功率电子和LED照明，氮化硅具有优异的机械强度和耐热冲击性，适用于极端环境。
简单的单层陶瓷基板，通常用于低密度电路和基本应用，多层陶瓷基板通过在陶瓷层之间嵌入导电层和绝缘层，实现高密度电路集成。这种结构广泛应用于复杂电子设备中，陶瓷基板表面通常镀有金属层，如铜、银或金，用于电路连接和元件焊接。金属化层的质量和附着力直接影响基板的可靠性和性能。陶瓷基板的导热性能是其关键优势之一。通过合理的结构设计和材料选择，可以实现高效的散热，确保电子元件在高温环境下稳定工作。
陶瓷基板的防水气密性说明
陶瓷基板的防水气密性是其可靠性的重要指标，尤其在恶劣环境下应用时。以下是关于陶瓷基板防水气密性的几点说明：
封装技术：为了提高陶瓷基板的防水气密性，通常采用先进的封装技术。例如，使用环氧树脂或硅胶进行灌封，可以有效防止水分和湿气进入基板内部。
密封材料：选择合适的密封材料是确保防水气密性的关键。常用的密封材料包括环氧树脂、硅胶和聚氨酯等。这些材料不仅具有良好的密封性能，还具备耐高温、耐腐蚀等特性。
将陶瓷基板放入真空室中，抽真空至一定压力，然后监测真空室内的压力变化。如果基板存在泄漏，真空室内的气压会逐渐上升。通过测量气压变化，可以判断基板的密封性能。
